re-fer Lamellen und Stahlträger
Baustellenbericht Sanierungstechnik

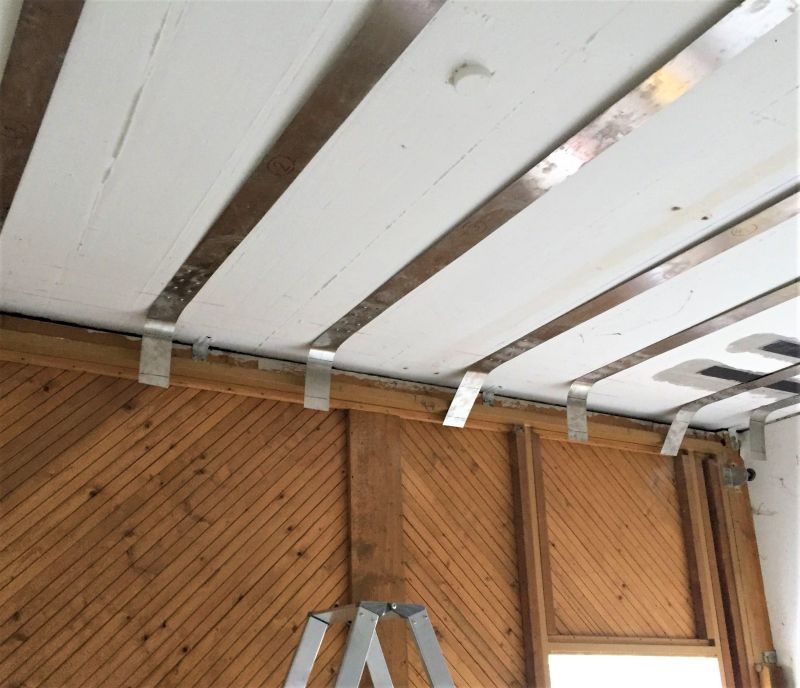

Stahllamellen unterhalb der eingebauten Stahlträger
Lamellen vor Aufbringen der Vorspannung

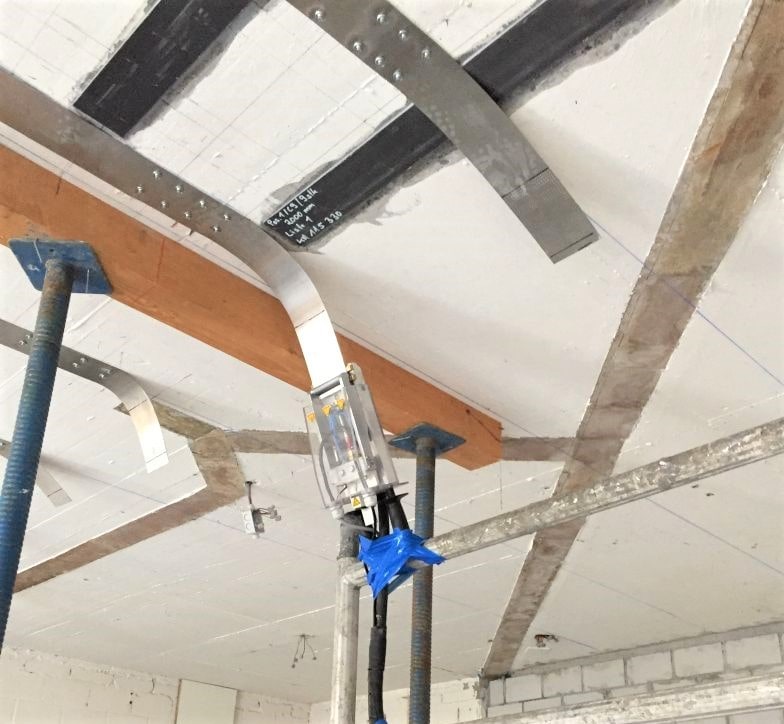

Aufbringen der Vorspannung
Projekt: Keller Zimmerei & Messebau, Villigen
Bauherr: Keller Zimmerei & Messebau, Villigen
Ingenieur: HKP, Baden / Stahlton AG, Hinwil
Bauunternehmung: Keller Bau, Villigen
Bauzeit: Juni 2017
Die Lagerräume der Zimmerei werden künftig als Garage genutzt. Für die Umnutzung musste die tragende Mittelwand entfernt werden.
Technische Informationen
Um die Lasten aufnehmen zu können, wurden zwei Stahlverbundträger in Querrichtung und vorgespannte SMA-Stahl-Lamellen (re-plate) eingebaut. Die Vorspannung von P0= 50 kN wurde mittels Wärmeeintrag aufgebracht.
Verwendetes Material
2 Stk. Stahlträger HEB 200/180, L = 9‘200/5‘000 mm
14 Stk. re-fer Lamellen L = 5‘250 mm
