BBR VT CONA CMX Kat. C
Baustellenbericht Vorspanntechnik
Projekt: A1 Überdeckung Rosenberg Ost (ÜRO), St. Gallen
Bauherr: Olma Messen, St. Gallen
Ingenieur: Walt Galmerini AG, Zürich
Element Unternehmung: FBW Fertigbau Wochner GmbH & Co. KG, Dormettingen DE
Bauzeit: November 2020 – Februar 2022
Die Überdeckung der Autobahn A1 im Bereich St. Finden soll Platz für den Bau einer neuen Messe- und Eventhalle und für erweiterte Messe-Infrastruktur schaffen und im gleichen Zuge sollen fällige Sanierungsarbeiten am Rosenbergtunnel durchgeführt werden. Die Halle 1 soll in einem weiteren Schritt zurückgebaut und durch eine neue Halle ersetzt werden.
Technische Informationen

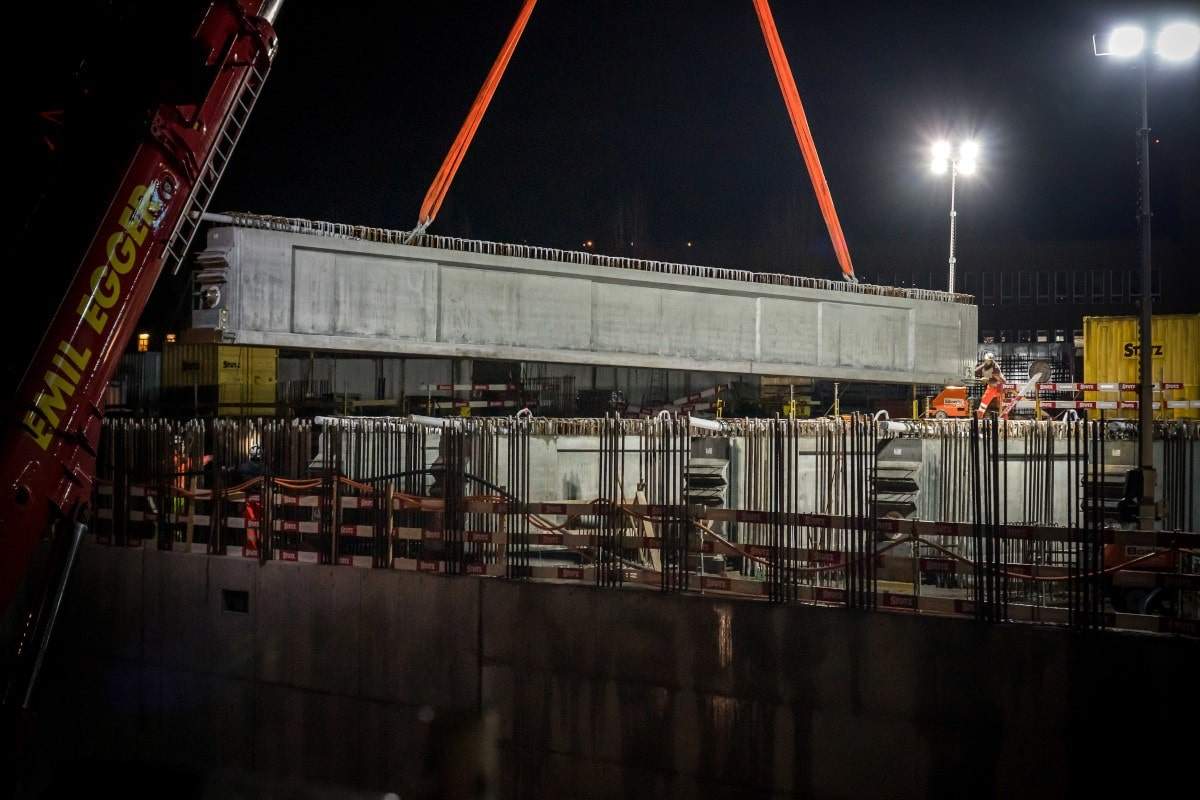

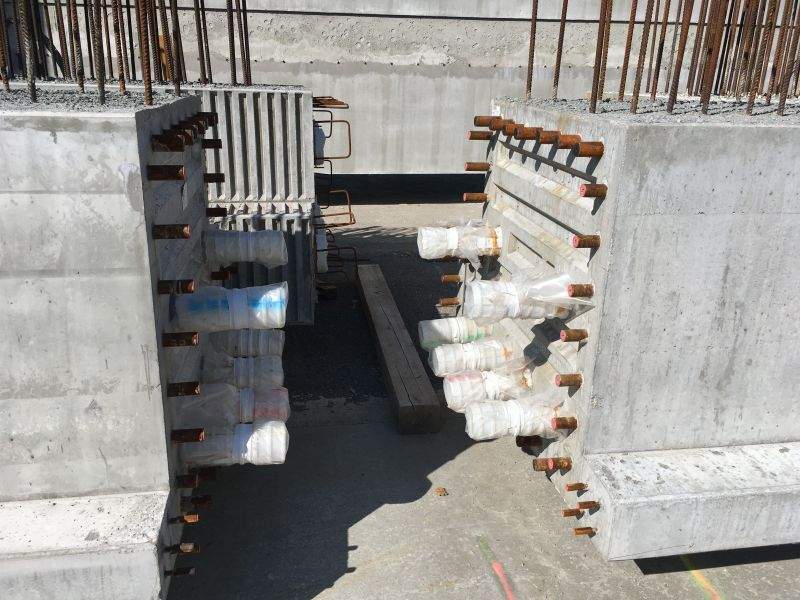

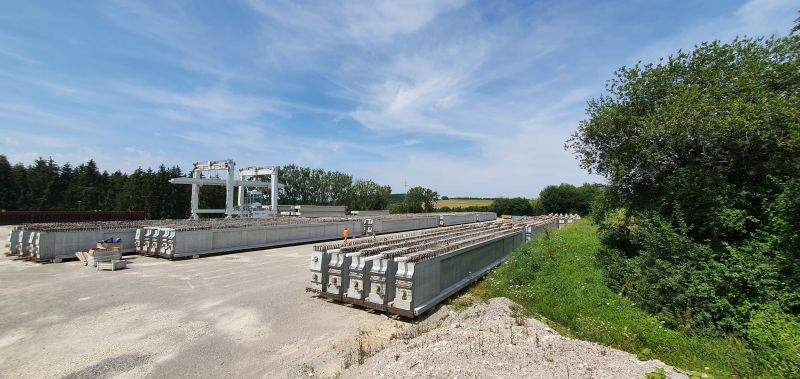

Um die Spannbetonträger vorgängig zu spannen, arbeiteten unsere Monteure auf dem Areal der FBW Fertigbau Wochner in Schömberg. Es wurden BBR VT CONA CMX Kabel der Kategorie C (elektrisch isoliert) verwendet. In die vorgängig verlegten Hüllrohre mit den verschiedenen Verankerungs-Typen wurden 15 – 31 Litzen eingestossen, gespannt und danach ausinjiziert. Die einzelnen Elemente werden auf die Baustelle in St. Gallen geliefert und dort auf die bestehenden Betonwände montiert. Auf der Baustelle werden noch zusätzlich Litzen eingestossen, um 2 respektive 3 Elemente zu verbinden.
Verwendetes Material
49 Stk. spannbare Verankerung SA 1506 Kat. C
46 Stk. spannbare Verankerung SA 1906 Kat. C
60 Stk. spannbare Verankerung SA 2206 Kat. C
19 Stk. spannbare Verankerung SA 2406 Kat. C
8 Stk. spannbare Verankerung SA 2706 Kat. C
19 Stk. spannbare Verankerung SA 3106 Kat. C
49 Stk. feste Verankerung FA 1506 Kat. C
46 Stk. feste Verankerung FA 1906 Kat. C
60 Stk. feste Verankerung FA 2206 Kat. C
19 Stk. feste Verankerung FA 2406 Kat. C
8 Stk. feste Verankerung FA 2706 Kat. C
19 Stk. feste Verankerung FA 3106 Kat. C
2’750 m Hüllrohr GTI 100 BBR VT
2’800 m Hüllrohr GTI 115 BBR VT
133’500 kg Litzen 0.6’’ blank 1860 N/mm2
78’000 kg Zement für Injektion Vorspannung
4 Stk. Messkästen
1000 m Messkabel
